[카운터] 서준전기 불꺼중계기/불꺼스위치/ SIOT-BR01/SIOT-SW01/SIOT-SWO2









중계기란 통신 시스템의 중간에서 약해진 신호를 받아 증폭하고 재송신하거나, 찌그러진 신호의 파형을 정형하고 타이밍을 조정 또는 재구성해 송신하는 장치를 말합니다.



서준전기 불꺼중계기/ 불꺼스위치 SIOT-BR01/SIOT-SW01/SIOT-SWO2 는 집안에 설치된 모든 불꺼 IoT 기기를 연결하고,

인터넷을 통해 원격으로 loT 기기를 제어할 수 있습니다.



IoT란 Internet of Things 를 줄인 용어로, 사물에 센서를 부착해 실시간으로 데이터를 인터넷으로 주고받는 기술이나 환경을 일컫는 사물인터넷을 말한다.















[서준전기 불꺼중계기/불꺼스위치 SIOT-BR01/SIOT-SW01/SIOT-SWO2 특징]



1. RF 400Mhz 통신

400Mhz 주파수는 Z-wave(900Mhz), Zigbee(2.4GH) 통신보다 전파의 회절 특성이 좋고

장애물을 통과하는 능력이 우수하여 장애물이 많은 실내나 넓은 공간에서도

안정적으로 통신이 가능합니다.

※ 통신거리: 장애물이 있는 실내 100평, 장외물이 없는 실외 200m



2. 앱설정

회원가입 없이 간편 설정

복잡한 회원가입 절차가 없기 때문에 앱 설정이 간편하고 개인정보도 입력할 필요가 없습니다.



3. 사용료

별도 사용료 없음

통신사 상관없이 무선 공유기만 있으면 누구나 사용 가능하기 때문에 제품 구입 후 추가로 발생하는 비용이 없습니다.

















[서준전기 불꺼중계기/ 불꺼스위치 SIOT-BR01/SIOT-SW01/SIOT-SWO2 앱기능]

















[서준전기 불꺼중계기/ 불꺼스위치 SIOT-BR01/SIOT-SW01/SIOT-SWO2 시스템 구조]











서준전기 불꺼중계기/불꺼스위치 설치방법



















---











[서준전기 불꺼중계기 SIOT-BR01 ]



-구분: 불꺼 중계기(어댑터, 랜선)

-정격전압: 220V

-외형치수: 93x93x22mm

-수량: 10개/ BOX







[서준전기 불꺼중계기 SIOT-BR01 각부명칭 ]







[버튼기능]

구분	기능설정	버튼	LED 표시
가족추가	추가로 스마트폰을 중계기에 등록합니다.	짧게 누름	공유기 LED 소등 후 점등
기기등록	불꺼 기기를 검색하여 자동 등록합니다.	3초 이상 길게 누름	4개의 LED 차례로 1분간 점멸
초기화	공장 초기ㅘ 상태로 전환합니다.  주의: 중계기에 등록된 기기 및 설정 정보가 모두 삭제 됩니다.	10초 이상 길게 누름	4개 LED 0.2 초 주기로  5회 동시 점멸







[LED 램프 표시]

구분	기능설정	LED표시
전원 LED	중계기에 전원이 공급되고 정상인 상태	점 등
공유기 LED	중계기에 공유기가 정상 연결된 상태	점 등
서버 LED	중계기와 불꺼 서버가 정상 연결된 상태	점 등
통신 LED	중계기와 불꺼 연동 제품이 정상 통신 상태	통신 시 짧게 점등 후 소등



[제원]

어댑터 정격	입력: AC 100~240V 출력: DC 6.0V
무선 통신 주파수	447.8625MHz~447.9875MHz, 10mW(실효복사전력)
연동 제품과 무선 통신 거리	실외 200m, 벽 또는 장애물이 있는 실내 20m (100평 주택 기준)
사용 온도 및 습도	-10~55'C, 95% 이하
설치 높이	바닥에서 30cm 이상









---





[서준전기 불꺼스위치 SIOT-SW01 (등기구용)]



-구분: 불꺼스위치(등기구용)

-정격전압: 220V

-저항부하: 6A

-램프부하: 1.000W

-외형치수: 25X210X18mm

-수량: 50개/ BOX





[버튼기능]

구분	기능설명	버튼
수동 버튼	수동으로 램프 또는 전기 제품을 켜고 끌 수 있습니다.	짧게 누름
리셋 버튼	중계기에서 등록 취소되고 공장 초기화 상태로 전환 됩니다.	3초 이상 누름









[LED 램프 표시]

구 분	기능설명	LED 표시
전원 LED	1. 중계기에 등록되지 않은 상태: 공장 초기화 상태	1초 주기로 깜빡임
	2. 중계기에 등록된 상태	점 등
켜짐/ 꺼짐 LED	1. 연결된 램프 또는 전기제품 켜진 상태	점 등
	2. 연결된 램프 또는 전기제품 꺼진 상태	소 등









[제원]

정격 전압	220VAC
램프 부하	1.000W
저항성 부하	1.200W
무선통신 주파수	447.8625MHz~447.9875MHz, 10mV(실효복사전력)
연동 제품과 통신 거리	실외 200m, 벽 또는 장애물이 있는 실내 20m (100평 주택 기준)
사용 온도 및 습도	-10~55'C, 95% 이하
외형치수	25x210x18mm





---







[서준전기 불꺼스위치 SIOT-SW02 (노출형)]



-구분: 불꺼 스위치(노출형)

-정격전압: 220V

-저항부하: 6A

-램프부하: 1.000W

-외형치수: 42X94X25mm

-수량: 50개/ BOX

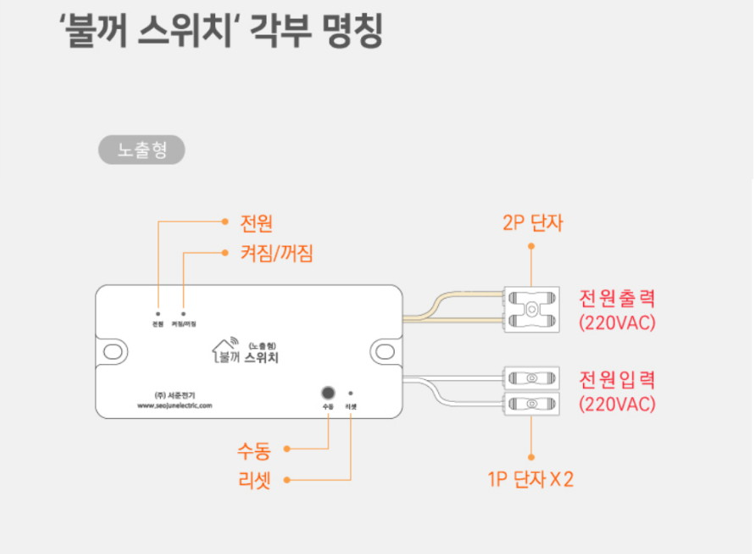

[서준전기 불꺼스위치 SIOT-SW02 각부명칭]
