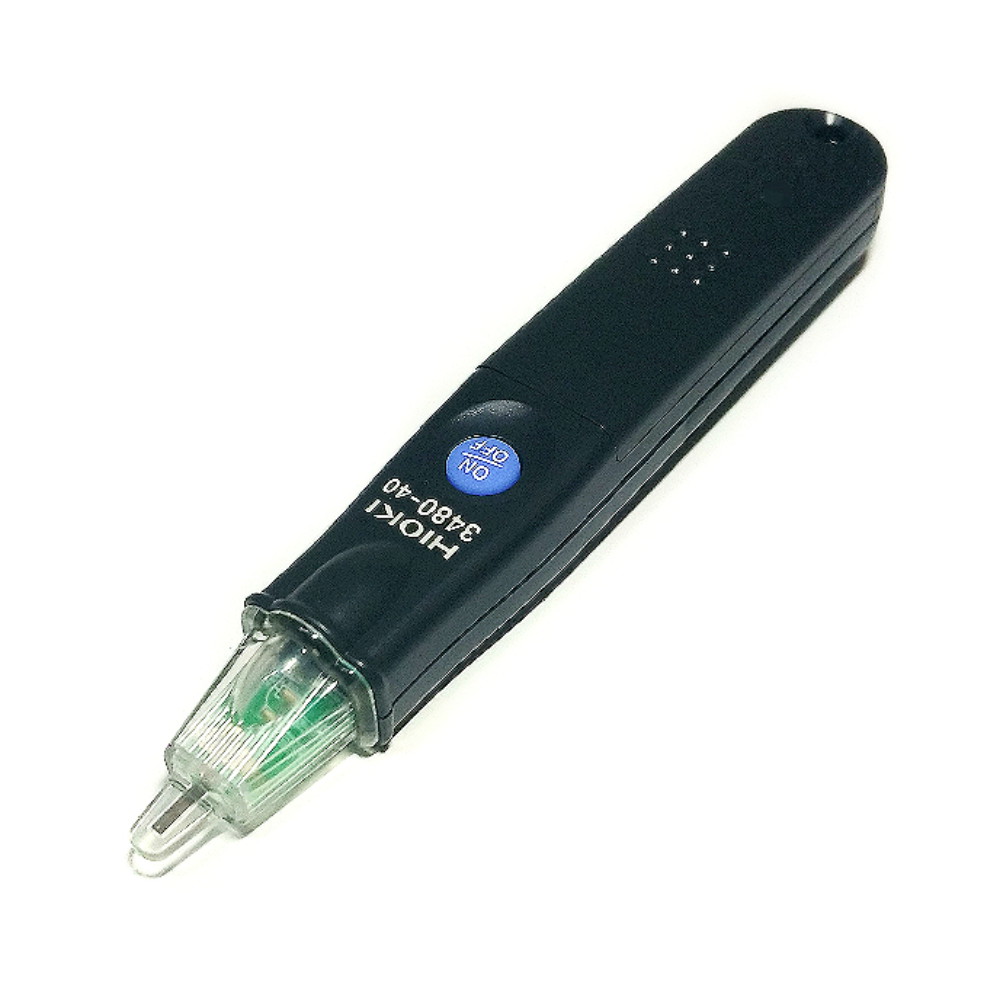

히오키 비접촉 검전기 3480-40 제품소개 및 사용설명서



안녕하세요 이오산전 입니다.

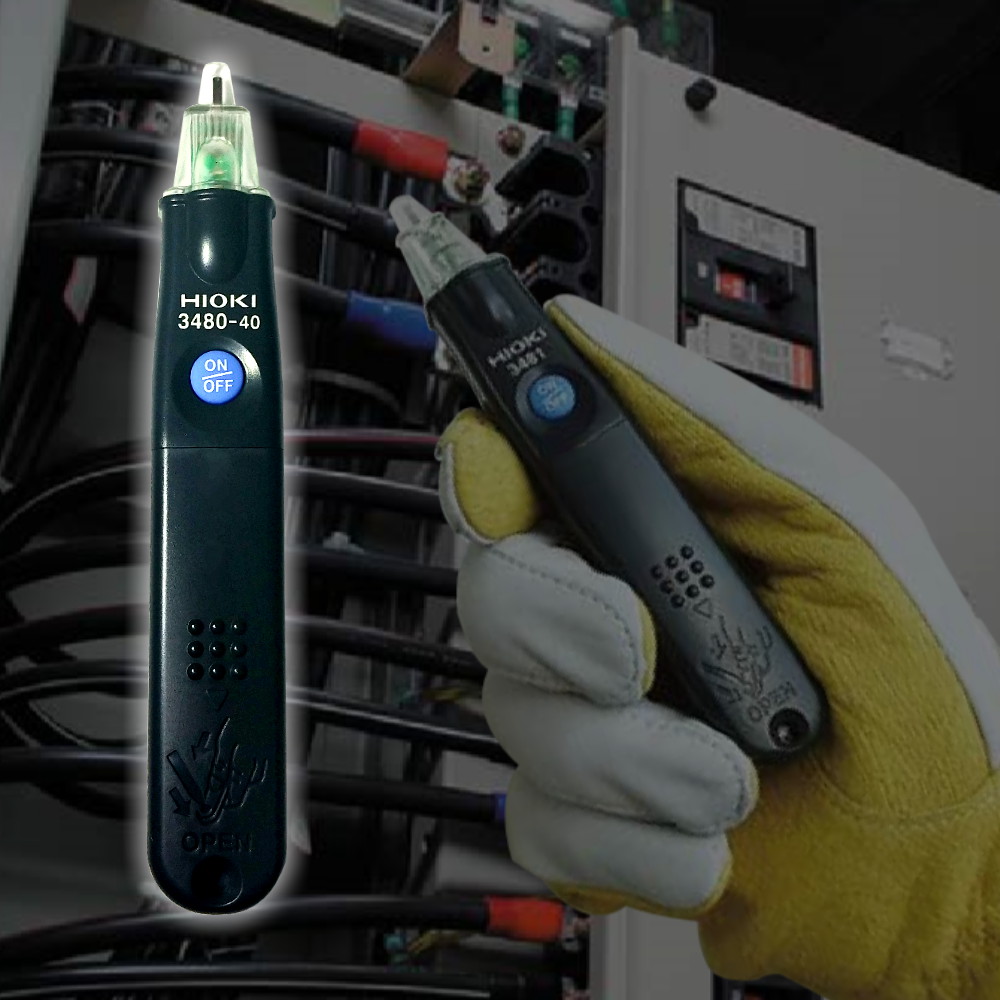

오늘 포스팅할 내용은 교류 전압의 활전상태를 피복 위에다 확인 가능한 비접촉형 검전기인

히오키 비접촉 검전기 3480-40 제품에 대한 소개와 사용설명서를 담겠습니다:!!

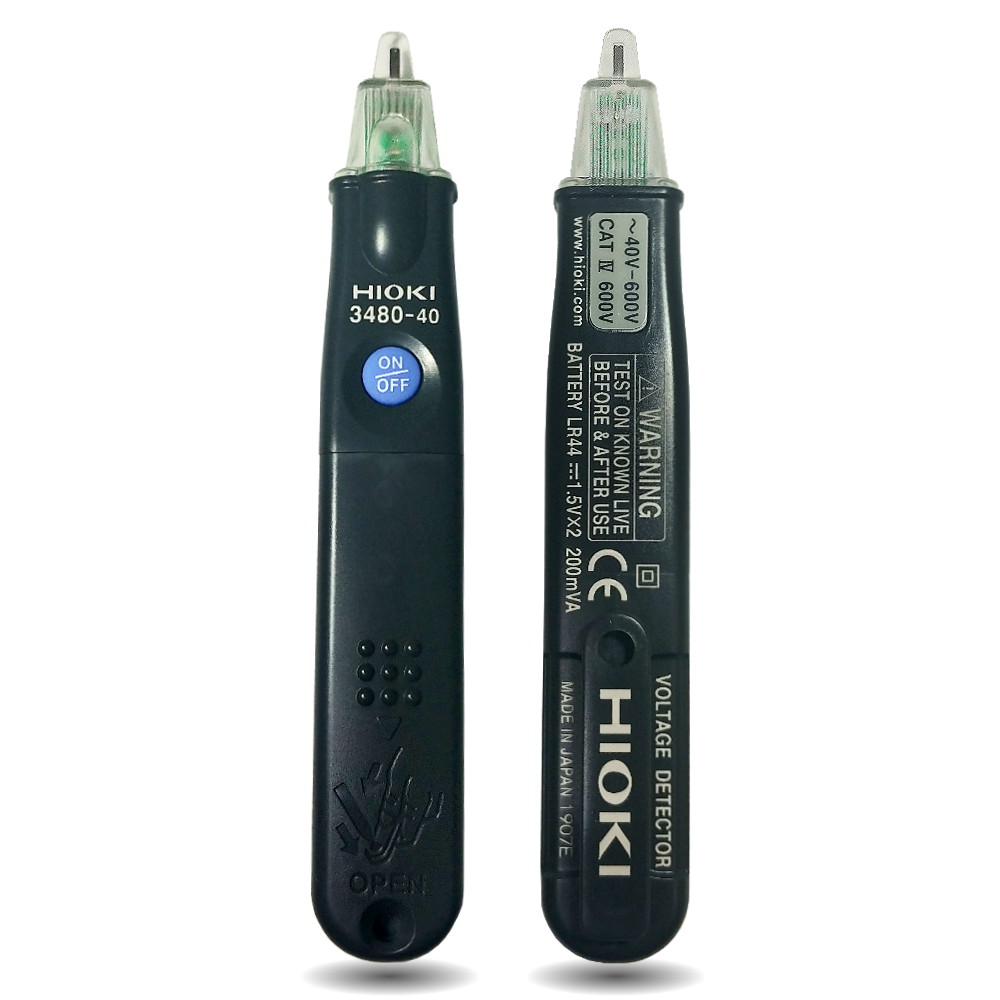

제품번호(발주코드)

3480-40

AC40~600V

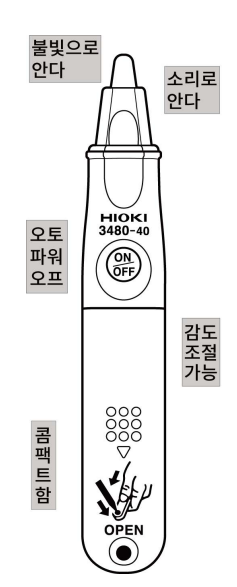

특징

-감도 조절 기능 탑재(40~80V), 최적의 감도로 검전

-3481은 전면을 밝히는 백색 LED 라이트 탑재

-배터리 소모를 표시, 선단부가 녹색으로 켜져 있으면 배터리 전압 OK

-스트랩 구멍에 휴대 스트랩을 장착해 낙하 방지



CAT IV 600 V

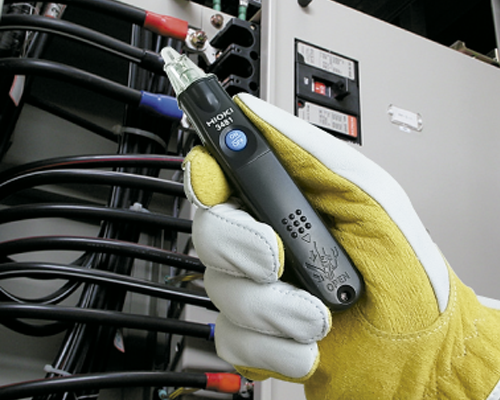

콤팩트 크기로 안전하게 검전, 측정 카테고리 CAT IV 600V

경량. 콤팩트한 디자인으로 간편하게 사용할 수 있습니다.

측정부에 금속 노출이 없기 때문에

안전하게 측정할 수 있습니다.

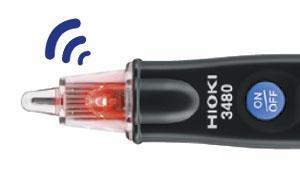

검전시

적색 불빛과 부저음

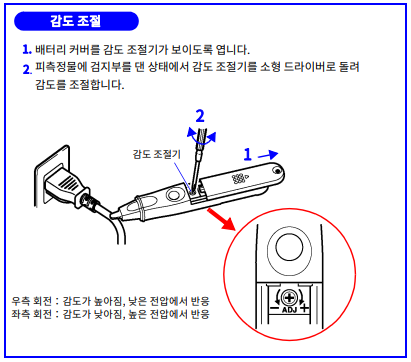

사용 환경에 맞게 변경 가능한 감도조절기능 탑재

검출 감도를 AC40V~80V의 범위에서 조절할 수 있습니다.



























깜빡하고 전원을 안 껐을 때 유용한 자동절전기능

전원 투입 후 약 3분후에 자동으로 전원이 OFF 됩니다.

불필요한 배터리 소모를 방지합니다.











	3480
기능	검전
동작 전압 범위	AC 40V~600V (IV 2mm^2상당의 절연 전선에 접촉한 상태에서)
동작 대상 주파수	50/60 Hz
동작 표시	적색 LED 점멸 및 단속 부저음
자동절전기능	약 3분 경과 후에 전원 꺼짐
배터리 체크	녹색 LED 발광
전원	알칼리 버튼 전지 (LR44)X2
연속 사용 시간	15시간 (전원 ON 대기상태)
치수. 질량	20Wx126Hx15Dmm,25g(배터리 포함)
부속품	사용설명서x1, 알칼리 버튼 전지 (LR44)X3(본테 내장 모니터용)











[사용설명서]



-개요: 본 기기는 교류 전압의 활전상태를 피복 위에다 확인 가능한 비접촉형 검전기 입니다.



-점검: 본 기기를 수령하시면 수송 중 이상 또는 파손이 없었는지 점검하신 후 사용해 주십시오. 만일 파손된 곳이 있거나, 사양대로 동작하지 않을 경우는 당사 또는 대리점으로 연락 주십시오.



-보수. 서비스

  ˙ 본 기기의 오염을 제거할 때는 부드러운 천에 물이나 중성세를 소량 묻혀 가볍게 닦아 주십시오. 벤진, 알코올, 아세톤, 에테르, 케톤, 시너, 가솔린계가 포함된 세제는 절대로 사용하지 마십시오. 변형, 변색될 수 있습니다.

  ˙ 고장이라 생각될 때는 배터리의 소모 여부를 확인한 후 당사 또는 대리점으로 연락 주십시오.

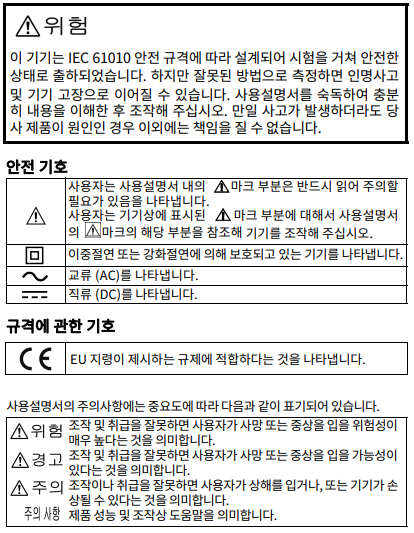

-안전에 대해서

이 사용설명서에는 본 기기를 안전하게 조작하고 안전한 상태를 유지하기 위해 필요한 정보 및 주의사항을 기재했습니다. 본 기기를 사용하기 전에 다음의 안전에 관한 사항을 잘 읽어 주십시오.

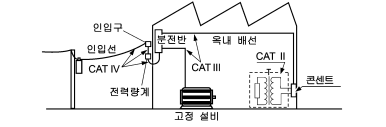

-측정 카테고리에 대해서

본 기기는 CAT Ⅳ (600 Ⅴ) 에 적합합니다. 측정기를 안전하게 사용하기 위해 IEC61010에서는 측정 카테고리로써 사용하는 장소에 따라 안전 레벨의 기준을 CAT Ⅱ ~ CAT Ⅳ 로 분류하고 있습니다.



˙ CAT Ⅱ : 콘센트에 연결하는 전원 코드가 달린 기기(가반형 공구. 가정용 전기제품 등) 의 1차측 전기회로

˙ CAT Ⅲ : 직접 분전반에서 전기를 끌어오는 기기(고정설비)의 1차측 및 분전반에서 콘센트까지의 전기회로

˙ CAT Ⅳ : 건조물로의 인입 전기회로, 인입구에서 전력량계 및 1차측 전류 보호 장치(분전반) 까지의 전기회로

카테고리 숫자가 작은 클래스의 측정기로 숫자가 큰 클래스에 해당하는 장소를 측정하면 중대한 사고로 이어질 우려가 있으므로 절대로 하지마십시오.

카테고리가 없는 측정기로 CAT Ⅱ ~ CAT Ⅳ 의 측정 카테고리를 측정하면 중대한 사고로 이어질 우려가 있으므로 절대로 하지 마십시오.

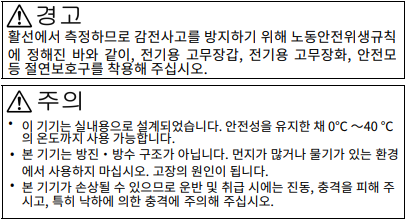

-사용시 주의사항

본 기기를 안전하게 사용하고 기능을 충분히 활용하기 위해 다음 주의사항을 지켜 주십시오.



-측정원리

본 기기는 정전결합을 이용한 정전유도 전압검출방식으로 피측정물의 활전상태를 판정합니다.

동작 전압 범위	AC 40V~600V (IV2 mm2 상당의 절연전선에 접촉한 상태에서) 최대 감도 가변 범위: 40V~80V 동작 전압은 "접지 전로의 대지간 전압"을 나타냅니다.
동작 대상 주파수	50Hz/ 60Hz







검전 불가능한 회로	구체적인 예	이유
접지된 전선	-단상 회로의 접지상 -삼상 회로의 접지상 -접지된 중성선 -접지선	동작 전압 범위보다 작기 때문
차폐된 전선	실드선	검출할 신호가 차폐층에 의해 가로막히기 때문
접지되지 않은 전원 시스템	-플로팅 회로 -비접지회로에서 사용하는  트랜스 등의 기기	접지에 대해 일정하지 않은 전위가 되기 때문
직류 전원 시스템	-배터리 구동 회로  -태양광 패널	정전결합부분에서 직류 전류를 흘려보낼 수 없기 때문



주의사항

검전 불가능한 회로에서도 근접한 전선의 교류 전압을 검출해 동작하는 경우가 있습니다.

본 기기로 판단할 수 없는 경우는 전압계로 전압값을 확인해 주십시오.



-사용방법

측정 전 점검과 검전

주의사항

˙ 녹색 LED 는 배터리의 소모상태를 표시하는 것으로, 본 기기의 동작을 보증하는 것이 아닙니다. 사용 전에 반드시 값을 알고 있는 전원 (콘센트 등) 으로 동작을 확인해 주십시오.

˙ 본 기기는 교류 활전 전로에 대해 동작합니다. 접지된 전선 및 중성점에서는 동작하지 않으므로 2상 전선 및 3상 전선처럼 여러 개의 선이 있는 경우는 각각의 선에 대해 검전을 실시해 주십시오.

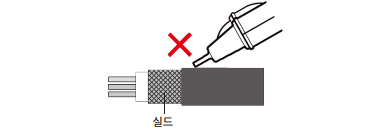

˙ 차폐된 전선(실드선 등)은 검전 불가능합니다.

˙ 측정 시는 본 기기의 배리어 뒤쪽을 확실하게 잡으십시오. 투명한 부분을 잡은 경우도 검전 불가능합니다.

˙ 피측정물에 검지부를 올바르게 접촉시켜 주십시오.









동작상황	피측정물의 상태
적색 LED 가 점멸하고 부저가 울림	활전상태
녹색 LED 만 점등	비활전상태,  또는 동작 전압 범위 이하



주의사항

감도는 전선의 종류, 설치환경에 따라 다릅니다. 사용하는 환경에 맞춰 감도를 조절해 주십시오.

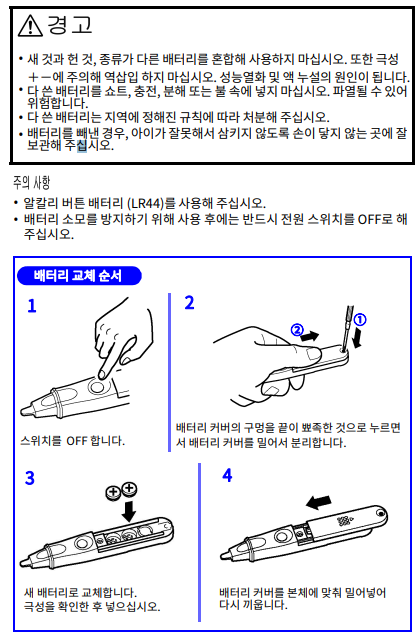

-배터리 교체

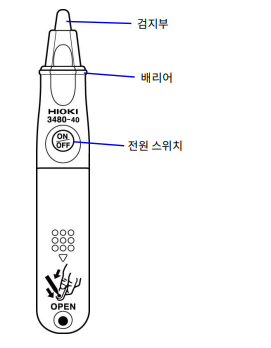

-각 부의 명칭



-사양 (전기적 사양)

대지간 최대 정격전압	600V (측정 카테고리 V) (예상되는 과도과전압 8,000V)
내전압	AC 8.54 kV rms (검지부-본체 간)
정격 전원 전압	DC 1.5V X 2
동작 전원 전압 범위	3.3V ~ 녹색 LED 꺼짐( 대표값: 2.1V) 까지
최대 정격 전력	200mVA
연속 사용 시간	약 15시간 (전원 ON 대기상태에서)
오토 파워 오프	전원 투입 후 약 3분 경과 후, 전원 OFF (스위치 조작으로 전원 복귀)





-동작이 이상할 때

본 기기는 원리상 다음과 같은 현상이 나타나는 경우가 있지만 고장이 아닙니다.

현상	원인
감도를 조절해도 AC 200V 이상의 활전부분에서 몇십 mm 떨어진 곳에서도 반응한다.	본 기기는 주로 AC 100V 검전에 사용되며, 안전성을 중시해 감도 조절 범위가 AC 40~80V로 되어 있습니다. 따라서 높은 전압 (AC 200V이상)에서는 감도를 낮춰도 피측정물에서 떨어진 곳에서도 검전 동작하는 경우가 있습니다.
철제 테이블 등 활전 상태가 아닌 금속에 반응한다.	금속 근처에 교류전원이 존재하면 금속은 정전유도의 영향으로 접지에 대해 교류의 전위(유도전위)를 지닐 수 있습니다.  따라서 철제 테이블 등 활전상태가 아닌 금속이라도 그 부근에 교류전원이 존재하면 검전 동작하는 경우가 있습니다.
검지부를 비활전 전로나 직류 전로에 갑자기 가까이 대거나, 떼어 놓으면 일시적으로 검전 동작을 한다.	비활전 전로나 직류 전로 등에 정전기가 존재해 일시적으로 검전 동작하는 경우가 있습니다.
