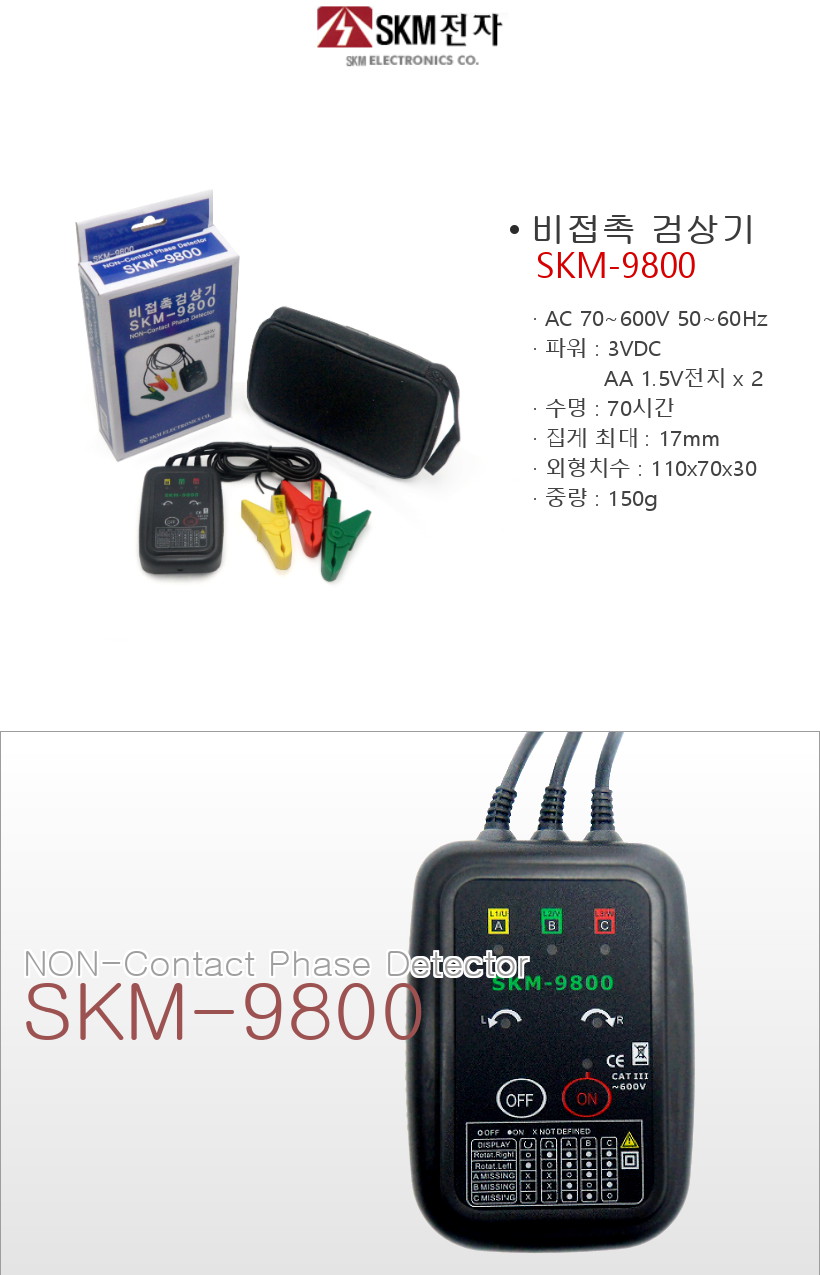

SKM 비접촉 위상 회전 테스터는 모터 설치 및 수리 시 3상 시퀀스를 빠르고 쉽고 정확하게 감지할 수 있도록 설계되었습니다. 절연 도체에 대한 비연결은 나선 고전압 와이어에 대한 불확실하고 어려운 연결을 방지합니다.











비접촉 검상기 SKM-9800 정격

특성

1. 기능: Phase sequence detection (positive CW, negative CCW) , live power detection.

2. Power: 3V DC, SIZE AA 1.5V*2, continuous use time approximately 70 hours.

3. Input Voltage: 70~600VAC, 50~60HZ

4. Maximum conductor diameter: ￠17mm insulated cables.

5. Indication:

   Positive CW, R lights up.

   Negative CCW, L lights up.

   Live Power, relevent A,B,C, lights up in input voltage range.

   Phase missing relevant A,B,C, lights up in input voltage range.

6. Power indication.

7. Auto power off: 5 minutes after powered on.

8. Dimension: 110mm*70mm*30mm

9. Probe length: 0.5m

10. Weight: 150g (not includes batteries)

11. Working temperature: -10˚C~55˚C max 80% RH.

12. Storage temperature:-20˚C~60˚C max 90% RH.

13. Max input voltage : 600V AC.

14. Insulation: 5.4K Vrms.

15. Max rated power : 300m VA

16. Safety : EN6 1010-1, EN61010-031, pollution degree2, CATIII600V.







비접촉 검상기 SKM-9800 제품 상세









구성품

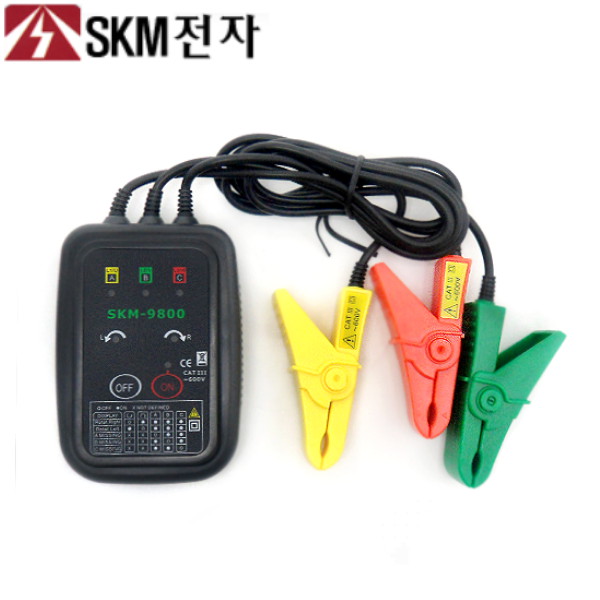

검상기 본체, 1.5V AA 건전지, 파우치, 검상기













작동방법

(1) 연결: 3개의 비접촉 악어 클립을 3상 전원 케이블에 연결합니다.

(2) The "▼" symbol or each clip should be placed at the center of each cables.

(3) Press "ON ", light A,B,C flashes once to power on the tester.

(4) In case the A, B,C are lit up, R is on if positive CW is detected.

   detected.

   if in negative CCW, L is on.

   if one or more of light A,B,C does not light up, it means the relevant phase is open. In this case, R or L does not represent the indication.

(5)Press "OFF" to shut down the tester after use.
