LS ELECTRIC 열동형 과부하 계전기 MT-95/2H





과부하 계전기란?

전류를 감시하여 일정 수치 이상의 전류가 감지되면 이상이 있다고 판단하고 차단기가 동작되며,

필요하지 않은 부하를 찾아내어 차단하는 방식으로 동작합니다.

과부하 계전기는 모터보호를 위해 많이 사용됩니다. 저항 부하는 거의 일정한 전류가 흐르지만, 모터 부하는 모터 축에 걸리는 부하에 따라 정격 전류 이상의 양이 흐를 수 있기 때문에 과부하 계전기를 설치하여 관리하는 것이 중요합니다.

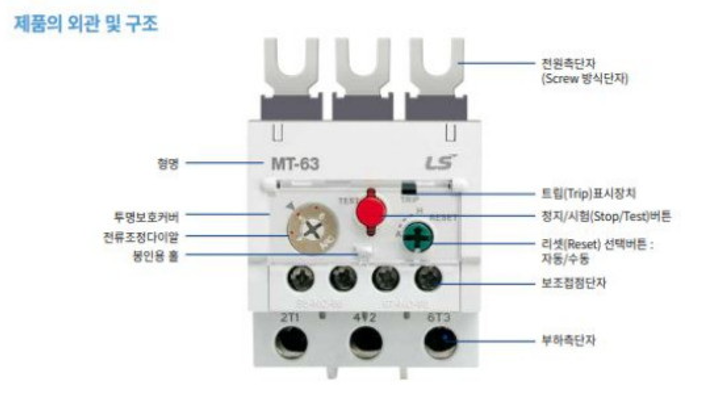

LS ELECTRIC 열동형 과부하 계전기 MT-95/2H 제품 외관 및 구조

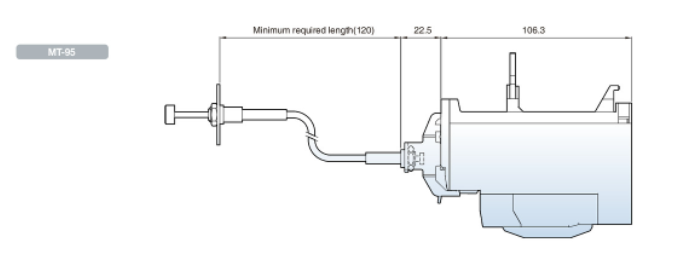

LS ELECTRIC 열동형 과부하 계전기 MT-95/2H 외형치수도

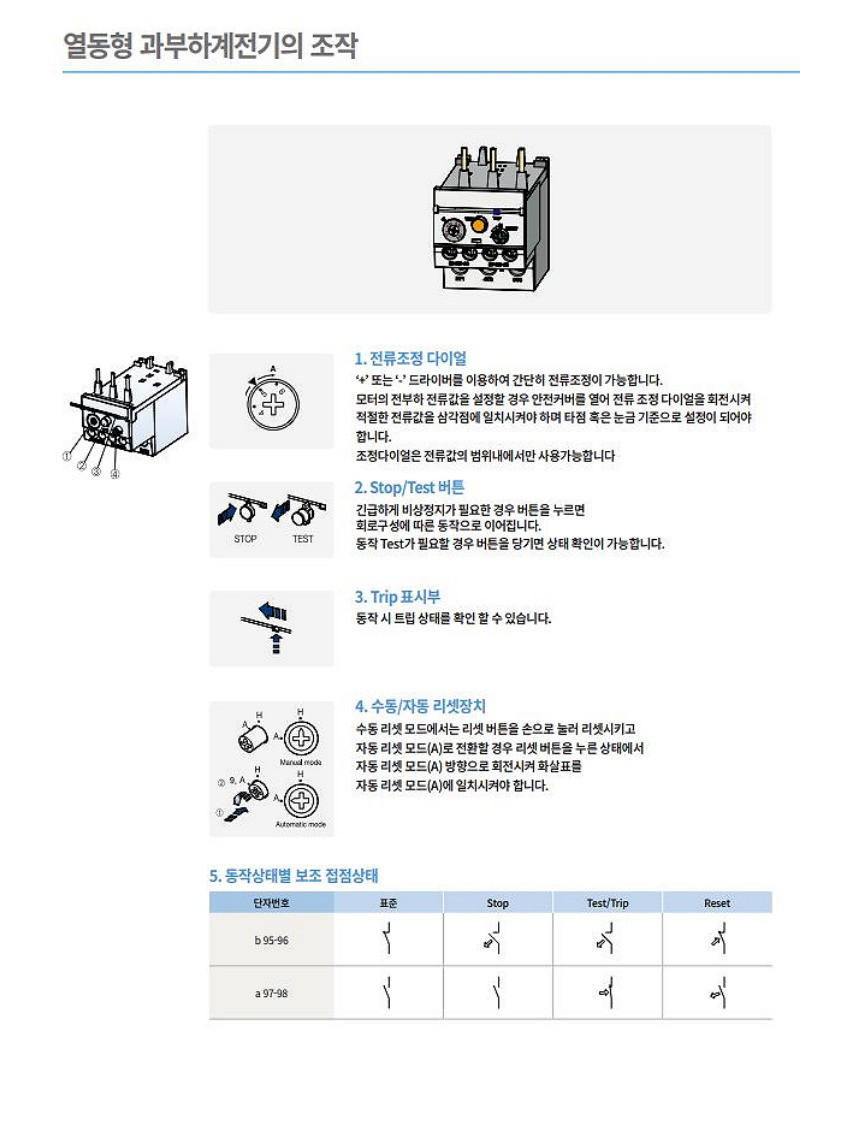

LS ELECTRIC 열동형 과부하 계전기 MT-95/2H 조작방법



LS ELECTRIC 열동형 과부하 계전기 MT-95/2H 조작방법에 대해 자세히 알아보겠습니다~!



전류 조정 다이얼 +또는 - 드라이버를 이용하여 간단히 전류조정이 가능합니다.  모터의 전부하 전류값을 설정할 경우 안전커버를 열어 전류 조정 다이얼을 회전시켜 적절한 전류값을 삼각점에 일치시켜야 하며 타점 혹은 눈금 기준으로 설정이 되어야 합니다.  조정다이얼은 전류값의 범위내에서만 사용가능합니다.

Stop/ Test 버튼 긴급하게 비상정지가 필요한 경우 버튼을 누르면  회로구성에 따른 동작으로 이어집니다.  동작 Test가 필요한 경우 버튼을 당기면 상태 확인이 가능합니다.

Trip 표시부 동작 시 트립 상태를 확인 할 수 있습니다.

수동/ 자동 리셋장치 수동 리셋 모드에서는 리셋 버튼을 손으로 눌러 리셋시키고  자동 리셋 모드(A)로 전환할 경우 리셋 버튼을 누른 상태에서 자동 리셋 모드(A) 방향으로 회전시켜 화살표를  자동 리셋 모드(A) 에 일치시켜야 합니다.







LS ELECTRIC 열동형 과부하 계전기 MT-95/2H 명칭

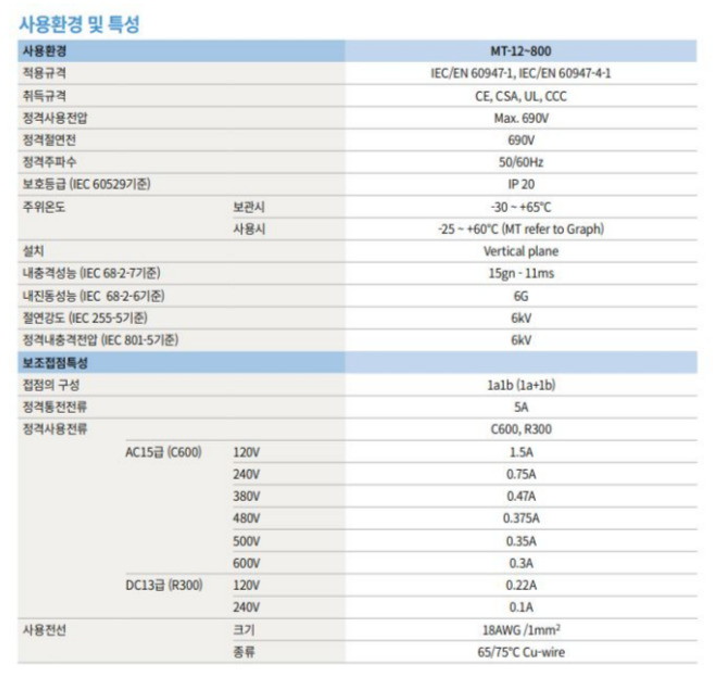

LS ELECTRIC 열동형 과부하 계전기 MT-95/2H 사용환경 및 특성
