오리엔트전자 파워서플라이 SMPS JSF 35-24/ JSF 50-24 / JSF 100-12 / JSF 200-24







파워서플라이란

컴퓨터에 안정적인 전원을 공급하는 전원 공급장치 입니다.



약칭은 PSU로 외부에서 들어오는 교류 전류를 컴퓨터 시스템에서 안정적으로 사용할 수 있도록 직류로 변환해 각각의 시스템에 맞게 전원을 공급하는 하드웨어 입니다. 파워서플라이가 안정적으로 시스템에 전원을 공급하지 못할 경우, 시스템이 다운되거나 부팅이 되지 않는 현상이 일어날 수 있기 때문에 컴퓨터 부품에서 차지하는 비중이 아주 크다.



가정에서 오는 220V를 24V, 12V, 5V 등으로 변환해주는 장치이며 갑작스러운 전압 변화로 부터 컴퓨터를 보호해 주는 역할을 하기도 합니다.

파워서플라이는 각각 다른 용량을 가지고 있는데, 500W와 600W 가 가장 많이 쓰이는 용량입니다.

만약 컴퓨터 요구 전력이 600W 인데 파워서플라이의 용량이 500W 이면 컴퓨터가 부팅이 되지 않거나 블루스크린, 프리징 현상이 나타날 수 있을 만큼 중요한 부품이라고 할 수 있습니다.



파워서플라이는 크게 네 부분으로 이루어져 있습니다.

첫째, 입력 전자파장애(EMI) 필터부 입니다. 교류 입력 라인의 잡음이 파워서플라이 안으로 흘러들어가는 것을 막는 동시에, 파워서플라이 내부의 스위칭 잡음이 교류 입력 라인으로 들어가는 것을 막는 역할을 한다.



둘째, 교류-직류 정류부 입니다. 전자파장애 필터를 거친 전원이 컴퓨터나 주변기기에서 필요로 하는 직류 전원으로 변환되기 전에 임시 직류 전원으로 변환되는 과정입니다.



셋째, 직류-직류 스위칭 변환부로 파워서플라이에서 가장 중요한 부분입니다. 교류-직류 정류부에서 변환된 직류 전원을 깨끗하고 안정적으로 공급할 수 있도록 저대역 통과필터를 사용해 스위칭 동작과정에서 발생하는 리플과 잡음을 없애는 과정이다. 이를 통해 3.3V, 5V, 12V 등의 직류 전원이 만들어집니다.



넷째, 출력필터 및 출력부 입니다. 파워서플라이의 마지막 단계로, 직류-직류 스위칭 변환부에서 변환되고 필터링된 직류 전원을 추가로 여과해 규격에 맞는 깨끗한 전원을 얻는 부분입니다.















파워서플라이에도 종류가 있는데 폴모듈러 파워와 일반파워가 있습니다.

오리엔트전자 SMPS JSF 35-24 50-24 100-12 200-24 제품은 폴모듈러 파워서플라이 종류입니다.

폴모듈러 파워서플라이는 케이블이 파워와 연결되어 있지 않으며 필요한 만큼 선을 연결해서 사용할 수 있으며, 컴퓨터 선정리에 유리하기 때문에 선정리를 위해서 사용하기도 합니다.

폴모듈러 파워서플라이는 케이블 분리가 가능하기 때문에 가격이 높습니다.







※컴퓨터의 성능과 사용용도에 따라 제품을 선택하는 것이 좋습니다.

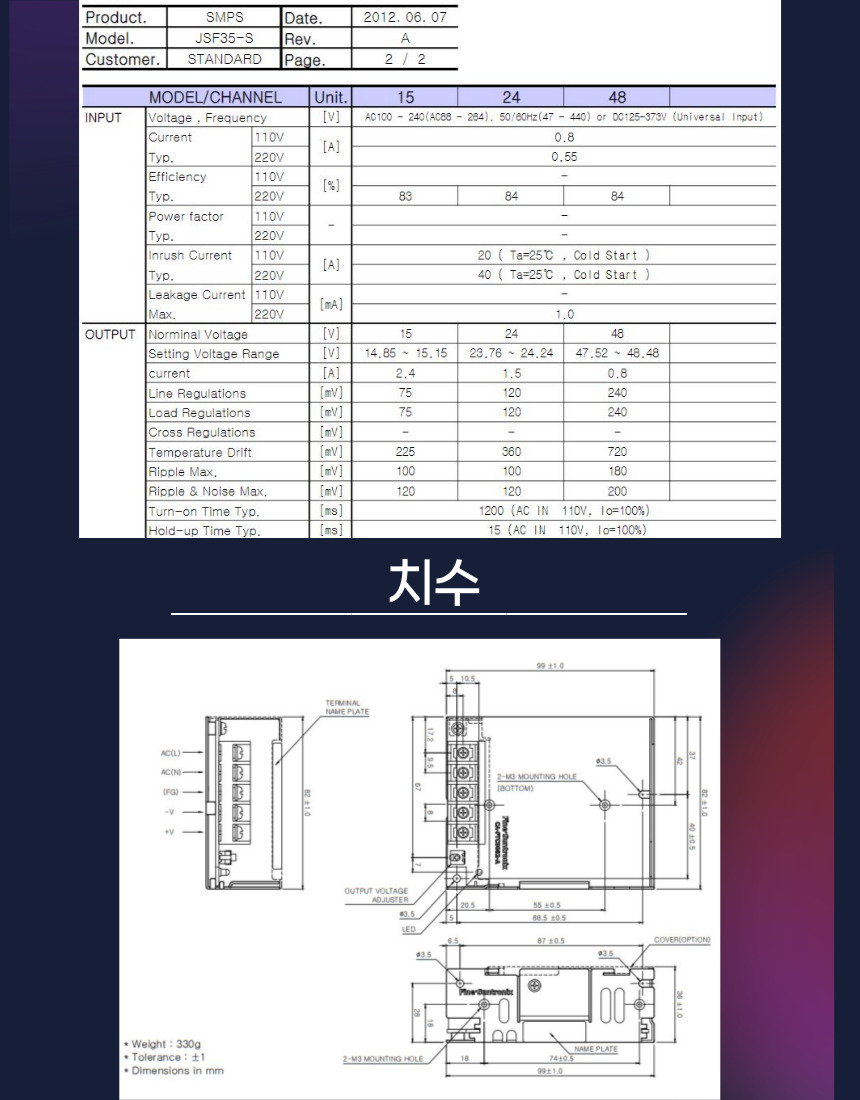

[오리엔트전자 파워서플라이 SMPS JSF 35-24]









실장방법(Mounting method

본 제품은 자연냉각 방식의 제품으로 아래와 같이 방열실장을 하여 주시기 바랍니다.

-통풍을 고려한 배치를 검토하여 주십시오.

-여러대를 실장할 경우 제품간 간격을 띄어 주십시오.

-강제 공냉을 시켜 주시면 방열효과는 더욱 좋아집니다.



Output derating curve

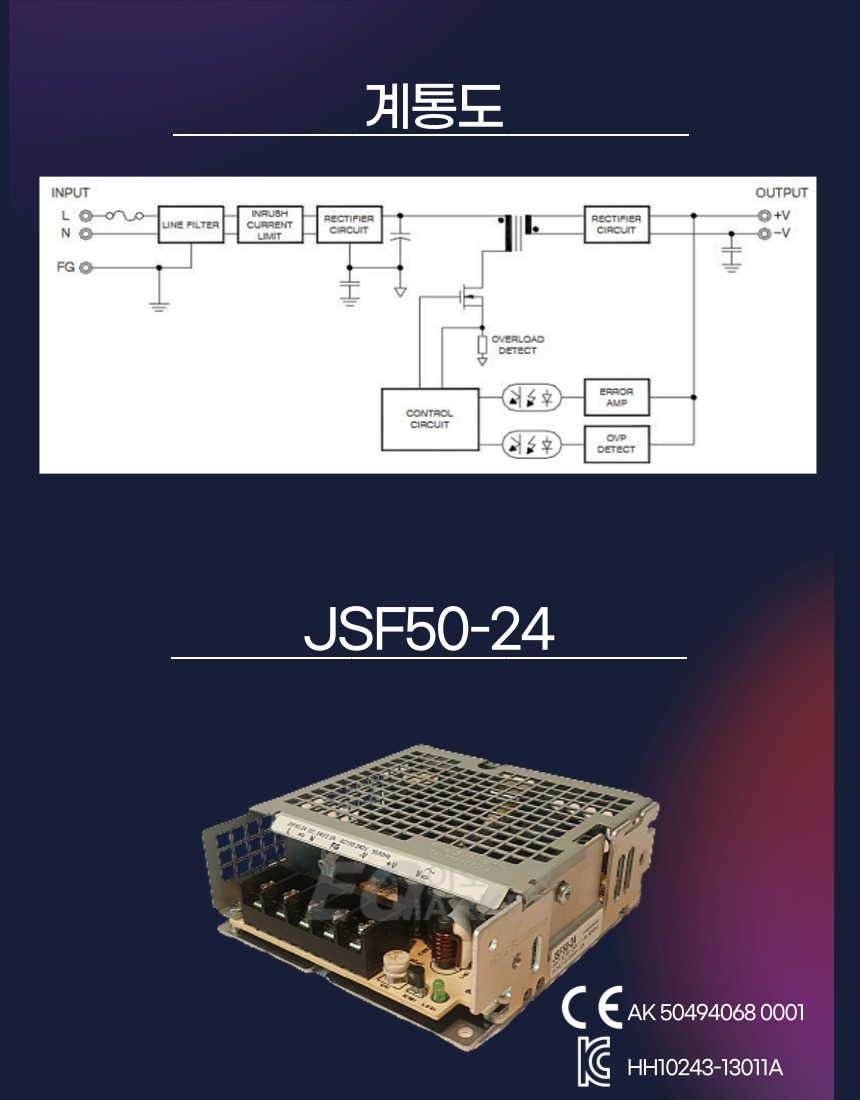

[오리엔트전자 파워서플라이 SMPS JSF 50-24]

실장방법(Mounting method)

본 제품은 자연냉각 방식의 제품으로 아래와 같이 방열실장을 하여 주시기 바랍니다.

-통풍을 고려한 배치는 검토하여 주십시오.

-여러대를 실장할 경우 제품간 간격을 띄어 주십시오.

-강제 공냉을 시켜 주시면 방열효과는 더욱 좋아집니다.

-제품 실장시 사용하는 Mounting screw 는 M3 이며 길이제한이 있습니다.

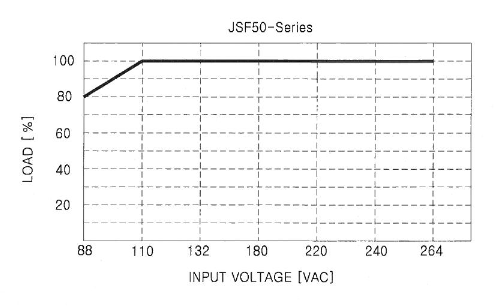

Output derating curve

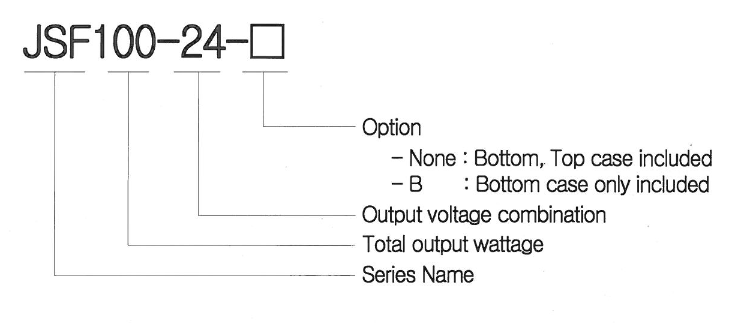

[오리엔트전자 파워서플라이 SMPS JSF 100-12]

입력전압에 따른 Output derating curve.







[오리엔트전자 파워서플라이 SMPS JSF 200-24]

실장방법(Mounting method)

-통풍을 고려하여 Fig 5 와 같이 배치 및 실장을 하여 주십시오.

- 강제 공냉을 시켜 주시면 방열효과는 더욱 좋아집니다.

-본 제품의 Fan  수명은 25ºC (상온) 사용 환경에서 약 50,000 시간입니다.

주) 주위 온도가 25˚C 이상인 사용 환경에서 제품을 사용할 경우 Fan  수명이 단축되므로 Fan 교체 시기를 고려하여 주십시오.





Output derating curve







SMPS

트랜지스터와 축전기, 유도코일(인덕터), 다이오드를 이용한 파워서플라이 입니다.

트랜지스터는 제어신호에 따라서 전기적으로 ON/OFF 됩니다. 이것은 초퍼라고도 하며 현재 생산되는 거의 모든 파워서플라이는 이 스위치 타입입니다.

SMPS 는 들어오는 전원을 게이트 제어 소자를 사용해 조절한 다음에 전자기 결합을 통해 전압을 변경합니다.

입출력 전압의 차분을 열로 손실하는 리니어 방식과 달리, 전력을 전자기 결합을 통해 변환하므로 변환 과정에서의 손실이 적으며, 입력 전압보다 높은 전압을 출력하는 것도 가능합니다.
